UYGULAMA ÖRNEĞİ
Eskişehir GES SCADA Sistemi Haberleşmesi
Sektör: Enerji
Proje Adı: Eskişehir GES SCADA Sistemi Haberleşmesi Projesi
Tarih: Ağustos 2025
Yer: Eskişehir
Uygulama Hakkında
Yenilenebilir enerji santralleri, enerji üretiminin kesintisiz ve verimli olması için en ileri teknolojilere ihtiyaç duyar. Özellikle Güneş Enerjisi Santralleri (GES) gibi büyük ve dağınık yapılarda, panellerden inverterlere, enerji analizörlerinden trafo merkezine kadar tüm kritik ekipmanın performans verilerinin anlık olarak toplanması ve merkeze aktarılması gerekir.
Bu karmaşık yapı içerisinde, veri kaybı veya haberleşmede yaşanacak herhangi bir kesinti, santralin verimliliğini doğrudan etkiler ve operasyonel sürekliliğin kaybına yol açabilir Bu nedenle, projelerde kullanılan endüstriyel haberleşme sistemlerinin yüksek yedekliliğe, sistem isterlerine ve uluslararası siber güvenlik standartlarına tam uyumlu olması temel bir gerekliliktir.
Türkiye’nin önemli enerji yatırımlarından biri olan Eskişehir GES sistemi haberleşmesi projesinde de benzer bir haberleşme altyapısına ihtiyaç duyulmuştur. Bu proje kapsamında:
- Sahadaki inverterlerden ve enerji analizörlerinden gelen kritik verilerin merkezi SCADA sistemine kesintisiz, güvenli ve düzenli bir şekilde aktarılabilmesi
- Elektrik İletim Sistemi ile entegrasyonu sağlayan trafo merkezi donanımlarının IEC 61850 standartlarında haberleşebilmesi talep edilmiştir.
GES SCADA Sistemi Haberleşmesinde GSL Çözümü
GSL, ürünlerin hızlı tedariğini gerçekleştirdi. Ayrıca, projenin başlangıç aşamasından itibaren sunduğu proje danışmanlığı ile en uygun ve yedekli ağ mimarisinin belirlenmesinde katkıda bulundu. GSL’nin uzman mühendis kadrosu projeye teknik destek sağladı.
GES SCADA Sistemi Haberleşmesi Projesi’nde GSL, lokal SCADA – saha haberleşmesi ve trafo merkezi olmak üzere iki önemli alana çözüm sağladı.
Lokal SCADA ve Saha Haberleşmesi

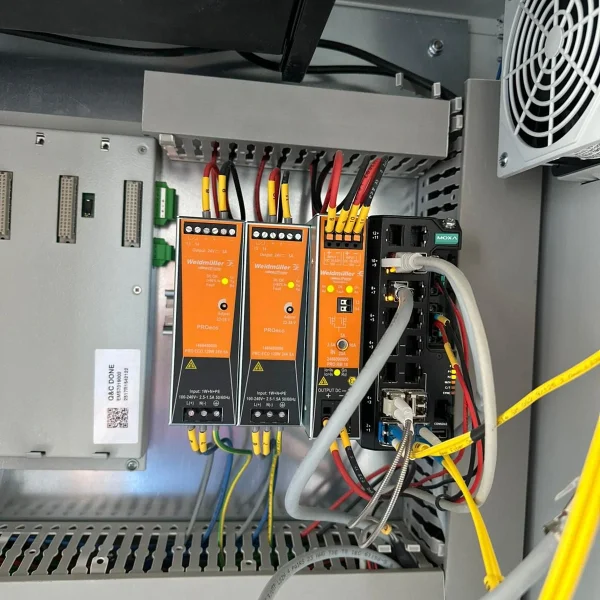

- Veri Toplama ve Merkezi Yönetim: Lokal SCADA haberleşmesi kapsamında, sahada toplanan tüm inverter ve analizör verileri için EDS-G4012 serisi endüstriyel switch’ler kullanıldı. Merkezi yönetim ve yönlendirme işlemleri ise yüksek port yoğunluğuna sahip RKS-G4028 switch’ler ve RM-G4000 modülleri aracılığıyla gerçekleştirildi.
- Sistem Yedekliliği: Santralin geniş bir alana yayılması, saha verilerinin kesintisiz aktarımı ve öngörülen genişleme fazları nedeniyle, switch’ler arasında Turbo-Chain ve merkezde Turbo-Ring topolojileri kurularak maksimum ağ yedekliliği sağlandı.

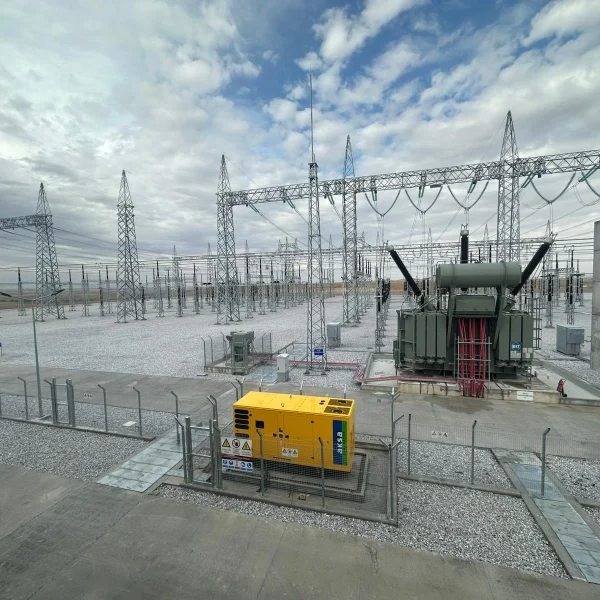

Trafo Merkezi (TM) ve Siber Güvenlik
- IEC 61850 Uyumluluğu: Trafo merkezi tarafındaki kritik röle ve koruma cihazlarından veri almak için, IEC 61850-3 standartlarına uygun PT-7528 Serisi cihazlar tercih edildi.
- Sıfır Veri Kaybı: Kritik Trafo Merkezi haberleşmesinde sıfır veri kaybını garantilemek amacıyla PRP/HSR uyumluluğuna sahip PT-G503 Redbox konumlandırıldı.
- Sistem Güvenliği: Protokol ve paket bazlı güvenlik duvarı (Firewall) işlevi gören EDR-G903 Firewall Router kullanılarak sistemin dışarıdan gelebilecek siber tehditlere karşı korunması sağlandı.

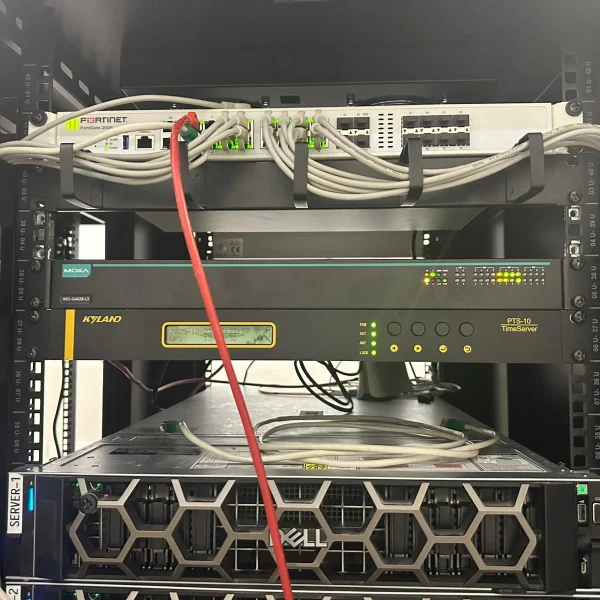

- Hassas Zaman Senkronizasyonu: GES’in ve ağ üzerindeki cihazların hassas zaman senkronizasyonunun sağlanması amacıyla Kyland PTS-10X PTP Time Server konumlandırıldı.
Kullanılan Ürünler
Ürünlerin tercih edilmesinde Moxa ve Kyland markalarının üstün kalitesi ve bu alanda Türkiye’de çok sayıda proje referansımızın yanı sıra seçilen ürünlerin şu özellikleri etkili oldu:
- Hassas yedeklilik için Turbo Ring ve Turbo Chain protokollerini desteklemeleri
- Enerji sektöründe, özellikle trafo merkezlerinde kullanılacak donanımların sahip olması gereken özellikleri tanımlayan IEC-61850-3 standardı ile uyumlu olması
- Endüstriyel siber güvenlik anlamında kabul gören IEC 62443-4-1 ve IEC 62443-4-2 standartları ile uyumlu olması
- Tercih edilen haberleşme donanımların zorlu endüstriyel koşullara dayanıklılığı ve ekstrem sıcaklıklarda (-40 ila 75°C) sorunsuz çalışabilmesi
- Kyland Time Server’ın dünya genelindeki başarılı uygulamaları, yüksek performansının yanı sıra rakiplerine kıyasla fiyat/maliyet avantajı sunması etkili oldu.
Lokal SCADA kapsamında projede şu ürünler kullanıldı:
Moxa EDS-G4012
12Gport Full Gigabit
Yönetilebilir Ethernet switch
Moxa RKS-G4028
28G-port Full Gigabit Modüler
Yönetilebilir Ethernet Switch
RM-G4000
RKS-G4028 Serisi Ethernet Modülleri
Trafo merkezi (TM) kapsamında projede şu ürünler kullanıldı:

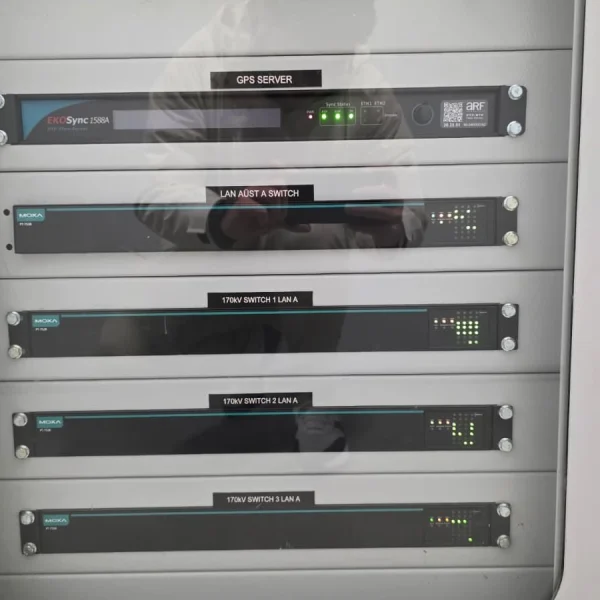

Moxa PT-7528
IEC 61850-3 28-port Yönetilebilir
Rackmount Ethernet switch
Moxa PT-G503
IEC 61850-3 / 62439-3 3-port Full Gigabit Redundancy Box
EDR-G903
Endüstriyel Secure Router
Kyland PTS-10X
1U Rackmount PTP/NTP Time Server
