Toroslar EDAŞ 4. Faz SCADA Altyapı Adaptasyon Projesi

Enerji üretim ve dağıtım ağlarının dijitalleşme sürecinde, saha ekipmanlarının birbiriyle uyumlu ve güvenli bir şekilde haberleşmesi kritiktir. Toroslar EDAŞ 4. faz SCADA altyapı çalışmaları kapsamında, enerji hatlarındaki panolarda yer alan tüm koruma röleleri ve yardımcı ekipmanların, IEC 61850-3 standardına uyumluluğu istenmiştir.

Sahadaki mevcut röleler içerisinde fiber  optik portlu modeller de bulunuyordu. Bu röleler, switch ve RTU cihazlar arasında IEC 61850 uyumlu haberleşmenin sorunsuz gerçekleşebileceği altyapının sağlanması gerekiyordu.

• Haberleşme sistemi: Röleler, RTU ve router cihazları arasındaki veri trafiği, kapalı devre bir haberleşme altyapısı üzerinden izole edilmiştir.

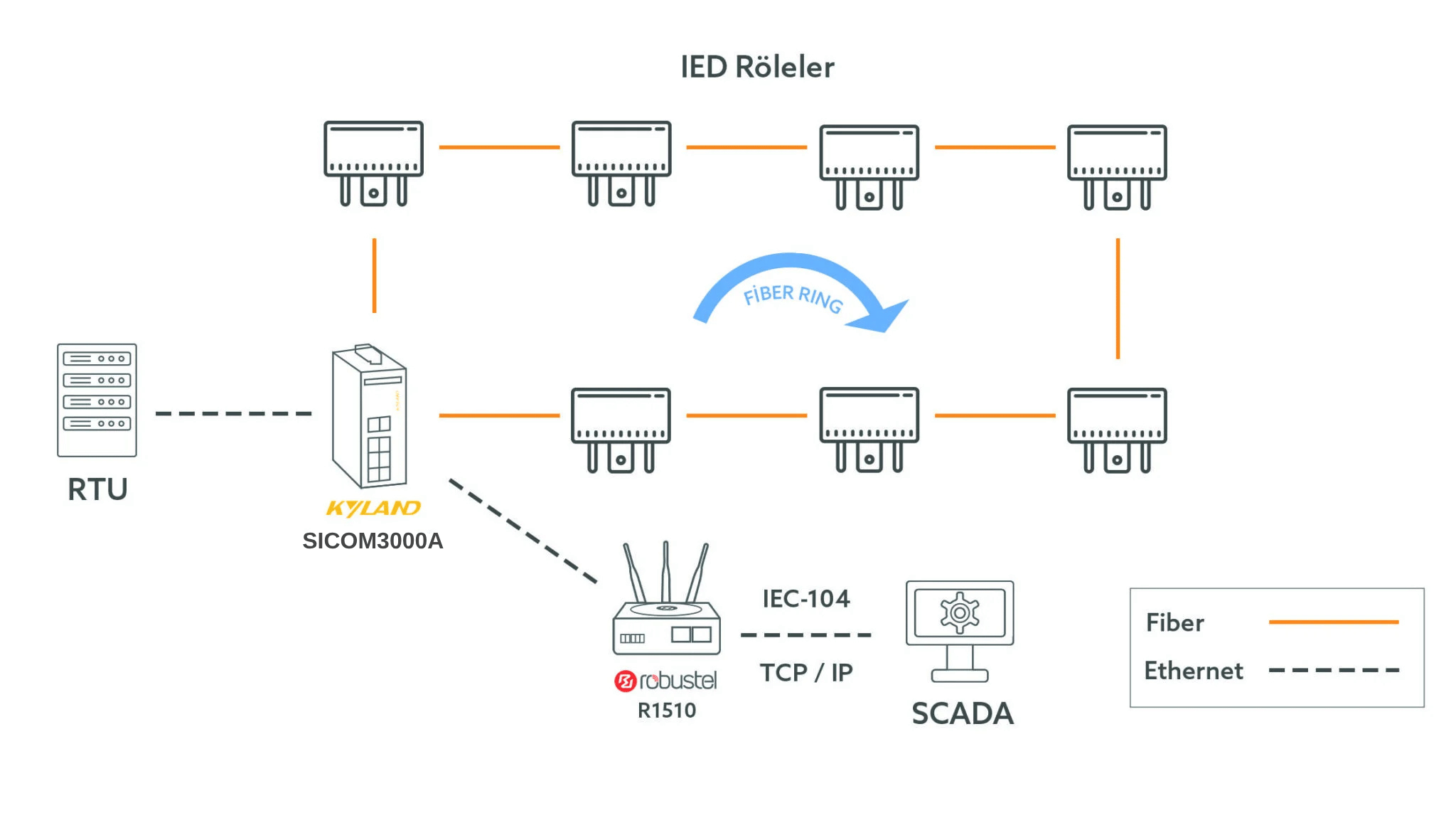

• Topoloji ve Yedeklilik: Mevcut röleler arasındaki fiber optik port avantajı kullanılarak, sistem fiber ring (halka) topolojisiyle yapılandırılmıştır. Bu sayede, fiziksel hat üzerinde yaşanabilecek olası bir kopma durumunda veri iletiminin farklı bir rota üzerinden devam etmesi ve koruma fonksiyonlarının kesintiye uğramaması garanti altına alınmıştır.
• Entegrasyon: Fiber altyapı ile bağlanan rölelerin, pano içindeki router ve RTU üniteleriyle Ethernet tabanlı IEC 61850 protokolü çerçevesinde kusursuz veri değişimi yapması sağlanarak hibrit bir haberleşme mimarisi hayata geçirilmiştir.
