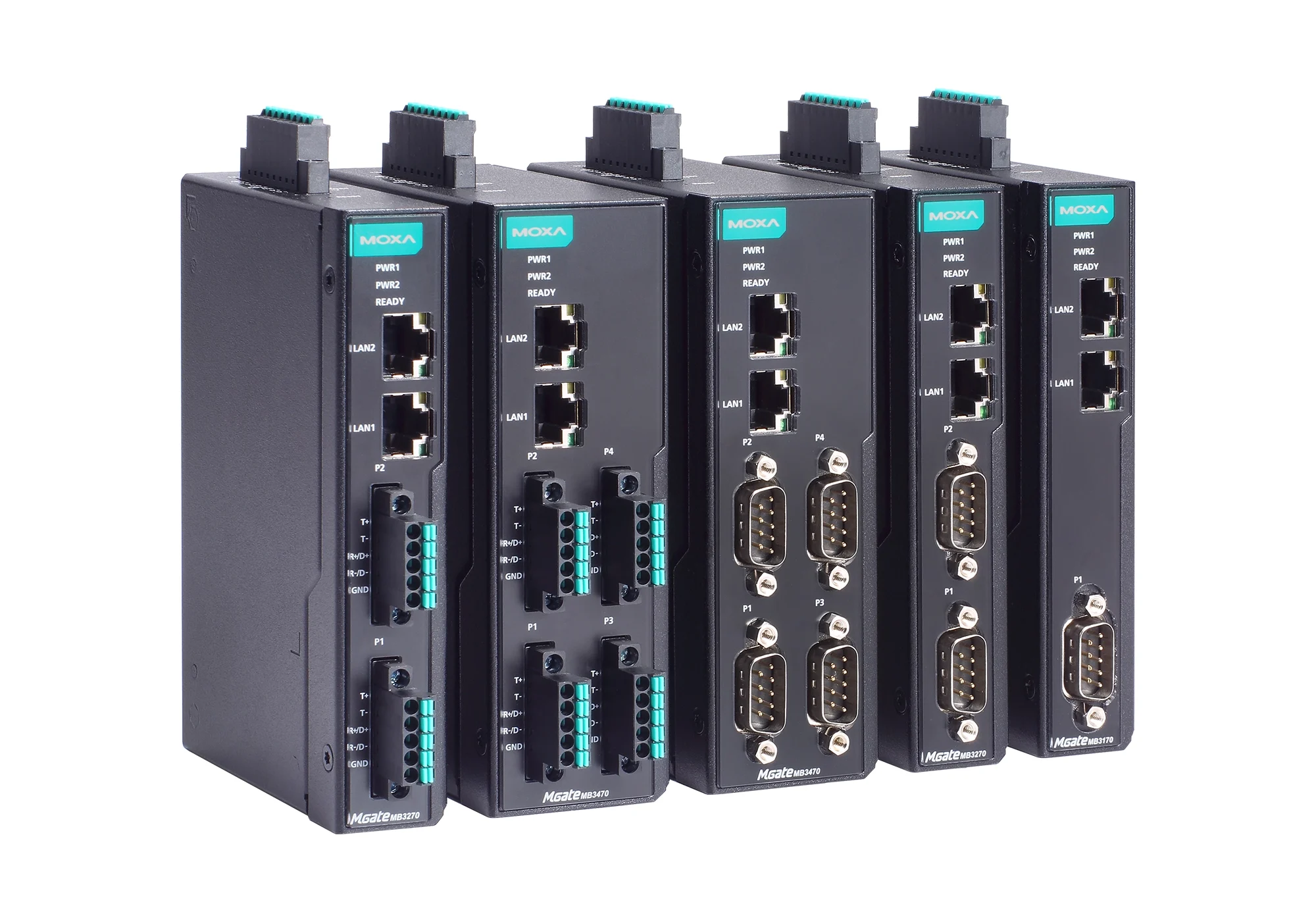

MGate MB3170-G2 / MGate MB3270-G2 / MGate MB3470-G2 Serisi
1, 2, 4-port gelişmiş IEC62443-4-2 destekli seri - Ethernet Modbus gateway
- Modbus cihazlarını aktif olarak sorgulamak ve verileri önbelleğe almak için yüksek performanslı ve düşük gecikmeli agent modunu destekler.
- Çeşitli cihazlar için tescilli Modbus ve Modbus uzantılarını destekler.
- Kolay yapılandırma için Otomatik Cihaz Yönlendirme (Auto Device Routing) özelliğini destekler.
- Farklı sistem mimarileri için TCP portuna veya IP adresine göre yönlendirme sağlar.
- 32 adede kadar Modbus TCP istemcisi bağlayabilir (MGate, bağlı her Modbus istemcisi için 32 Modbus isteğini kuyruğa alabilir).
- Modbus seri istemcisinden Modbus seri sunucusuna haberleşmeyi destekler.
- Esnek ağ sistemi tasarımı için Ethernet kaskad bağlantı veya çift alt ağ desteği sunar.
- 10/100BaseTX (RJ45) veya 100BaseFX (SC/ST konnektörlü single-mode/multi-mode veya SFP seçeneği) bağlantı sunar.
- Harici yazılımdan bağımsız Modbus haberleşme test araçları içerir.
- Kolay sorun giderme için sezgisel Modbus tanılaması ve trafik izleme sağlar.
- Seri port için 2 kV izolasyon koruması sunar (-I modelleri için).
- Yedekli çift DC güç girişini ve 1 röle çıkışını destekler.
- IEC 62443-4-2 Güvenlik Seviyesi 2 gereksinimlerine uygundur.
- -40 ile 75°C geniş çalışma sıcaklığı aralığına sahiptir (-T modelleri için).
- MGate MB3170-G2: 2 x RJ45 1 DB9 – -10 ila 60°C çalışma sıcaklık aralığı
- MGate MB3170-G2-T: 2xRJ45 1 DB9 – -40 ila 75°C çalışma sıcaklık aralığı
- MGate MB3170-M-SC-G2: 1 x RJ45, 1 x Multi-mode SC Fiber 1 DB9 – -10 ila 60°C
- MGate MB3170-M-SC-G2-T: 1 x RJ45, 1 x Multi-mode SC Fiber 1 DB9 – -40 ila 75°C
- MGate MB3170-M-ST-G2: 1 x RJ45, 1 x Multi-mode ST Fiber 1 DB9 – -10 ila 60°C
- MGate MB3170-M-ST-G2-T: 1 x RJ45, 1 x Multi-mode ST Fiber 1 DB9 – -40 ila 75°C
- MGate MB3170-S-SC-G2: 1 x RJ45, 1 x Single-mode SC Fiber 1 DB9 – -10 ila 60°C
- MGate MB3170-S-SC-G2-T: 1 x RJ45, 1 x Single-mode SC Fiber 1 DB9 – -40 ila 75°C
- MGate MB3170-SFP-G2: 1 x RJ45, 1 x SFP Slot 1 DB9 – -10 ila 60°C
- MGate MB3170-SFP-G2-T: 1 x RJ45, 1 x SFP Slot 1 DB9 – -40 ila 75°C
- MGate MB3170I-G2: 2 x RJ45 1 DB9 2 kV -10 ila 60°C
- MGate MB3170I-G2-T: 2 x RJ45 1 DB9 2 kV -40 ila 75°C
- MGate MB3270-G2: 2 x RJ45 2 DB9 – -10 ila 60°C
- MGate MB3270-G2-T: 2 x RJ45 2 DB9 – -40 ila 75°C
- MGate MB3270-TB-G2: 2 x RJ45 2 5-pin Terminal Blok– -10 ila 60°C
- MGate MB3270-TB-G2-T: 2 x RJ45 2 5-pin Terminal Blok – -40 ila 75°C
- MGate MB3270I-G2: 2 x RJ45 2 DB9 2 kV -10 ila 60°C
- MGate MB3270I-G2-T: 2 x RJ45 2 DB9 2 kV -40 ila 75°C
- MGate MB3270I-TB-G2: 2 x RJ45 2 5-pin Terminal Blok 2 kV -10 ila 60°C
- MGate MB3270I-TB-G2-T: 2 x RJ45 2 5-pin Terminal Blok 2 kV -40 ila 75°C
- MGate MB3470-G2: 2 x RJ45 4 DB9 – -10 ila 60°C
- MGate MB3470-G2-T: 2 x RJ45 4 DB9 – -40 ila 75°C
- MGate MB3470-TB-G2: 2 x RJ45 4 5-pin Terminal Blok – -10 ila 60°C
- MGate MB3470-TB-G2-T: 2 x RJ45 4 5-pin Terminal Blok – -40 ila 75°C
- MGate MB3470I-G2: 2 x RJ45 4 DB9 2 kV -10 ila 60°C
- MGate MB3470I-G2-T: 2 x RJ45 4 DB9 2 kV -40 ila 75°C
- MGate MB3470I-TB-G2: 2 x RJ45 4 5-pin Terminal Blok 2 kV -10 ila 60°C
- MGate MB3470I-TB-G2-T: 2 x RJ45 4 5-pin Terminal Blok 2 kV -40 ila 75°C
MGate MB3170-G2 / MGate MB3270-G2 / MGate MB3470-G2 Serisi; Modbus TCP, RTU, ASCII ve hatta özel veya genişletilmiş Modbus seri protokolleri arasında dönüşüm sağlayan yeni nesil Modbus gateway çözümleridir. Bu MGate gateway çözümleri protokolleri şeffaf bir şekilde dönüştürür, bağlı cihazları aktif olarak sorgular ve verileri belleğe (cache) kaydeder. Bu yetenekler, SCADA sistemlerinin tüm Modbus cihazlarının yanıt vermesini beklemek yerine Modbus verilerini doğrudan gateway üzerinden almasını sağlayarak haberleşme performansını büyük ölçüde artırır. Moxa, endüstriyel ağlar içindeki bu gateway çözümlerinin güvenli bağlantısını ve yönetimini sağlamak için MGate Serisini IEC 62443-4-1 güvenli geliştirme yaşam döngüsü sürecini kullanarak geliştirmiştir. Ayrıca, çeşitli montaj ve kablolama gereksinimlerine uyum sağlayan çok yönlü kurulum seçenekleri, zorlu ortamlar için uygun dayanıklı tasarım ve hızlı bakım için kullanımı kolay yapılandırma ve sorun giderme araçlarıyla kullanıcı deneyimi geliştirilmiştir.
Yüksek Performanslı Modbus Dönüşümü
MGate MB3170-G2 / MGate MB3270-G2 / MGate MB3470-G2 Serisi gateway çözümleri, şeffaf (doğrudan protokol dönüşümü) veya agent (sorgulama ve önbelleğe alma) modunda çalışır. Şeffaf mod, protokolleri istek bazında dönüştürür. Ancak daha büyük Modbus sistemleri için veya daha düşük gecikme süresi gerektiğinde, agent modu doğrudan gateway’in önbelleğine erişerek SCADA haberleşmesini büyük ölçüde güçlendirir.
Farklı Sistemler İçin Esnek Modbus Dönüşümü
Çift alt ağ (dual subnet) yapılandırmasını destekleyen MGate, mevcut sistemleri bozmadan Modbus TCP’yi Modbus RTU/ASCII ile sorunsuz bir şekilde entegre eder. Çoklu seri port modelleri ile MGate; Modbus seri ve Modbus TCP arasında olduğu kadar, seri-seri ve TCP-TCP arasında da eş zamanlı dönüşüm yapar. Eski seri veya COM port tabanlı yazılımlarda bile, MGate’in “Real COM” modu herhangi bir yazılım düzenlemesi gerektirmeden Ethernet TCP üzerinden haberleşme sağlar. Standart Modbus RTU ve ASCII’nin ötesinde MGate, özel ve genişletilmiş Modbus seri protokollerini de dönüştürerek özel geliştirme veya ek ekipman ihtiyacını ortadan kaldırır ve neredeyse evrensel Modbus sistem uyumluluğu sağlar. MGate-G2, özel seri ve Modbus seri protokollerinden Modbus TCP’ye eş zamanlı dönüşüm yapabilme kapasitesine sahiptir.
Sezgisel Yapılandırma ve Minimum Bakım
Bakım sırasındaki kesinti süreleri maliyetli olabilir. Sistem uyarıları genellikle tedarikçilerle iletişime geçmeyi gerektirir, bu da bilgi toplama ve danışma süreçleri nedeniyle sorun giderme süresini uzatır. MGate-G2 gateway çözümleri, hızlı sorun tespiti için kapsamlı hata giderme bilgileri sağlayarak bu süreci kolaylaştırır. Tek tıkla tanılama özelliği, teknik destek için gerekli tüm verileri toplayarak kullanıcıların sorunları verimli bir şekilde çözmelerine olanak tanır ve kesinti sürelerini radikal bir şekilde azaltır.
