MGate 5192 Serisi
1-port IEC 61850-to-DNP3/IEC 101/IEC 104/Modbus gateways
Robustel
- IEC 61850 MMS server desteği
- DNP3 seri/TCP/UDP outstation desteği
- IEC 60870-5-101 sunucu desteği
- IEC 60870-5-104 istemcis desteği
- Modbus RTU/ASCII/TCP sunucu desteği
- Kolay konfigürasyon için web tabanlı kurulum sihirbazı

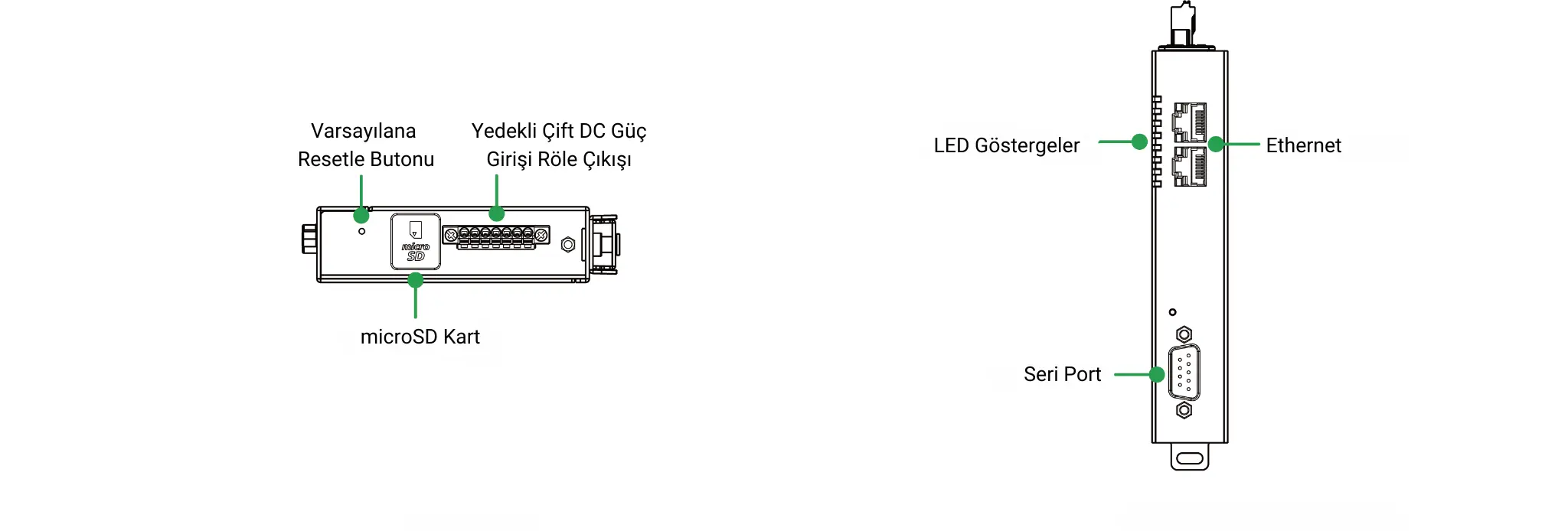

- Yapılandırma yedekleme/kopyalama için microSD kart
- Ethernet cascading ve çift subnet ile dağıtımda esneklik
- Kolay sorun giderme için veri trafiği / tanı bilgisi alabilme
- -40 ila 75°C uç sıcaklıklarda çalışabilen model seçenekleri
- IEC 62443-4-2 uyumluluğu
- 2 kV izolasyon korumalı seri port
- Yedekli çift DC güç girişi ve röle çıkışı
- MGate 5192-T: 1-port IEC 61850-DNP3/IEC 101/IEC 104/Modbus gateway, -40 ila 75°C çalışma sıcaklık aralığı
MGate 5192, IEC 61850 MMS’yi Modbus RTU/ASCII/TCP, DNP3 seri/TCP/UDP, IEC 60870-5- 101 veya IEC 60870-5-104 haberleşmesine protokol dönüşümü için kullanılan bir endüstriyel protokol gateway çözümüdür. IED’ler veya röleler gibi mevcut IEC 61850 cihazlarını bir Modbus, DNP3, IEC 101 veya IEC 104 ağına entegre etmek için, MGate 5192’yi Modbus RTU/ASCII/TCP, DNP3 seri/TCP/UDP, IEC 60870-5-101 veya IEC 60870-5-104 SCADA/cihazları ile veri toplamak ve dönüştürmek için bir IEC 61850 MMS istemcisi olarak kullanılabilir. Tüm modeller dayanıklı ve kompakt metal kasa ile korunur, DIN raya monte edilebilir ve dahili seri izolasyon sunar. Sağlam tasarımı ile bu cihaz trafo merkezi ve yenilenebilir enerji ile ilgili endüstriyel uygulamalar için uygundur.
Kolay Konfigürasyon
MGate 5192 gateway, ek bir yardımcı program yüklemeye gerek kalmadan web konsolu üzerinden konfigüre edilebilir. HTTPS şifrelemesi daha yüksek ağ güvenliği sağlar. Çoğu veri toplama uygulamasında, cihazların Modbus komutlarıyla konfigürasyonu zaman alıcı olabilir ve maliyetleri artırabilir. MGate 5192 gateway, Modbus ayarlarının hızlı bir şekilde tamamlanmasına yardımcı olmak için bir CSV dosyası aracılığıyla çevrimdışı konfigürasyon sağlar. MGate gateway, kasayı açma ihtiyacını ortadan kaldırarak çabaları azaltmak için RS-485 2 için yazılımla yapılandırılabilen yüksek / düşük çekme ve sonlandırma direnci ayarları sağlar.
Kolay Sorun Giderme
MGate 5192 gateway, sorun giderme süresini düşürmek ve maliyetleri azaltmak için LED göstergeleri, protokol tanılama, trafik monitörü ve etiket görünümü dahil olmak üzere çeşitli bakım işlevleri sağlar. Bu araçlar, özellikle kurulum aşamasında sorunların temel nedenini kolayca belirlemek için verileri yakalamanıza ve kontrol etmenize yardımcı olur. MGate gateway ayrıca durum izleme ve arıza koruma işlevlerine de sahiptir. Durum izleme işlevi, bir IEC 61850 cihazının bağlantısı kesildiğinde veya yanıt vermediğinde bir SCADA sistemini bilgilendirir; bu durumda proses SCADA’sı her bir uç cihazın durumunu alır ve ardından operatörleri bilgilendirmek için alarm verir. Arıza koruma fonksiyonu, IEC 61850 cihazlarına çıkış verisi göndermeden en son verileri tutar. SCADA bağlantısı kesildiğinde, uç cihazlar işlemi sürdürür ve çevrimdışı olmaz.
