UYGULAMA ÖRNEĞİ
Petrol ve Doğal Gaz Sondaj Yönetim ve Kontrol Sistemi
Sektör: Petrol ve Doğal Gaz
Proje Adı: Petrol ve Doğal Gaz Sondaj Yönetim ve Kontrol Sistemi
Tarih: 2024
Uygulama Yeri: Türkiye geneli Petrol & Doğal Gaz sondaj sahaları
Uygulayan: TPIC – Turkish Petroleum International Anonim Şirketi
Uygulama Hakkında
TPIC (Turkish Petroleum International A.Ş.) 1988’den beri petrol endüstrisi değer zincirinin her aşamasında faaliyet göstermektedir. Petrol ve doğal gaz arama, kuyu tamamlama, sondaj, saha izleme, taşıma ve dağıtım gibi uygulamalar, bu değer zincirinin önemli parçalarıdır. TPIC yurt içinde ve yurt dışında bu değer zincirinin her aşamasında çalışmalar yapmaktadır.
Petrol ve doğal gaz alanındaki çalışmalar upstream, midstream ve downstrem olmak üzere 3 başlık altında toplanmaktadır. Upstream; petrol ve doğal gaz arama, çıkarma ve üretme süreçlerindeni içerir. Midstream depolama ve boru hatları ile ilgilidir. Downstream ise rafineriler, tankerler ve benzin istasyonlarının dahil olduğu, son kullanıcılara ve müşterilere en yakın aşamadır.
TPIC Türkiye genelinde farklı illerdeki petrol & doğal gaz sondaj sahalarında aramalar yapmaya devam etmektedir. Bir sondaj işlemi esnasında, kuyuda ve matkap çevresinde konumlandırılan çok çeşitli sensörler aracılığıyla anlık sondaj operasyon değerleri düzenli olarak Mud Logging (Sondaj Loglama) Ünitesi adı verilen konteyner laboratuvarlarda toplanır. Buna ek olarak, sondaj zemininden periyodik olarak çamur ve gaz numuneleri de alınır ve işlenir. Elde edilen sonuçlar doğrultusunda sondaj parametreleri (matkap hızı, rotasyon hızı-RPM, uçtaki basınç, tork ve darbe periyodu, pompa hızı vb.) anlık olarak optimize edilir ve sondaj operatörüne iletilir. Sondaj operatörü gaz ve çamur numunelerindeki durumu ve anlık olarak optimize edilmesi gereken sondaj parametrelerini, işlemi yürüttüğü operatör kabininde bulunan ex-proof/patlama korumalı dokunmatik ekrandan takip eder.
Yukarıda bahsettiğimiz izleme ve kontrollerin yapılabilmesi için bütün verilerin sağlıklı şekilde endüstriyel bir panel PC monitörü üzerinden izlenebilmesi gerekir. TPIC’in bu uygulamasında da saha şartlarına uyumlu, ex-proof endüstriyel panel pc ihtiyacı ortaya çıktı. Bu panel bilgisayarın potansiyel olarak patlamalara müsait ortamlarda sorunsuz çalışmayı garanti eden sertifikalara sahip bir donanıma sahip olması projenin önemli isterleri arasındaydı.
GSL Çözümü
Globalde IoT sektöründeki yetkinliği ile adından söz edilen Advantech’in Petrol & Doğal Gaz alanındaki yetkili distribütörü GSL Mühendislik bu sistemin isterlerine uygun cihazın belirlenmesi ve cihaz tedariği konusunda destek oldu.
C1D2 sertifikası, Petrol & Doğal Gaz sahaları gibi patlamalara açık tehlikeli alanlarda kullanılmasına izin verilen teknoloji ürünlerini belirleyen bir sınıflandırma sisteminin parçasıdır. Bu sertifika sistemi ortam tehlikesinin türüne ve tehlike sıklığına bağlı olarak 2 bölüme ayrılmıştır.
Class kısmına bakacak olursak:
- C1: Yanıcı gaz veya buharın mevcut olduğu ortam
- C2: Yanıcı tozlu ortam
- C3: Tutuşabilen lif veya uçuşmalar
Division kısmı ile tehlike sıklığını ifade etmekte kullanılır:
- D1 – Çalışılan ortam koşullarında tehlike mevcuttur. Bakım sıklığı veya ekipman arızası nedeniyle tehlike oluşabilir.
- D2: Ortamda tehlikeli durumlara neden olabilecek maddeler kapalı bidonlarda ya da yağlı su separatörlerinde bulunur. Bu sistemde tehlike sadece sistemde arıza olması halinde meydana gelebilir.
Projenin Petrol & Doğal Gaz sondaj yönetim ve kontrol sisteminin ex-proof endüstriyel panel pc ihtiyacına GSL Advantech’in C1D2 sertifikalı TPC-318WH Panel PC çözümü ile yanıt verdi.
Kullanılan Ürün - Sondaj Yönetim ve Kontrol Sistemi Veri İzleme Çözümü

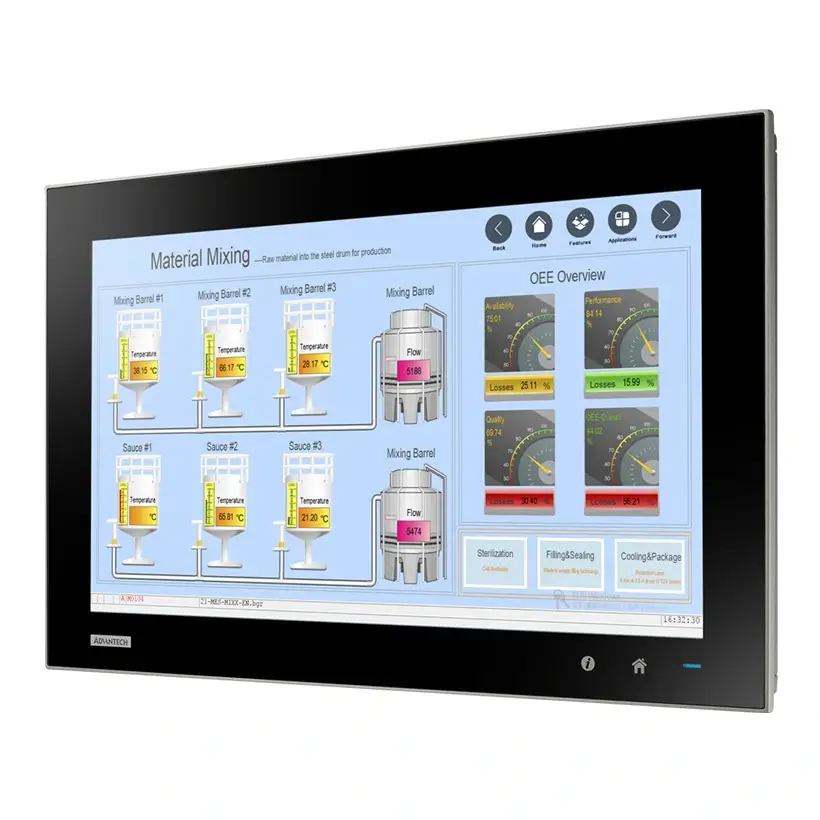

Advantech TPC-318WH
8. Nesil Intel® Core™ i5 işlemcili, gömülü 8G DDR4 RAM ve C1D1 Sertifikalı Endüstriyel Panel PC
- 50K kullanım ömrüne ve LED arka aydınlatmaya sahip endüstriyel sınıf 18,5″ WXGA TFT LCD
- 8. Nesil Intel® Core™ i5-8365UE dört çekirdekli işlemci ve dahili 8 GB DDR4 SO-DIMM
- Çift kanallı bellek slotları toplamda 64G’a kadar bellek desteği
- Alüminyum alaşımlı ön çerçeveye ve şasi topraklama korumasına sahip kompakt, fansız gömülü sistem
- PCAP dokunmatik kontrollü ve IP66 sınıfı ön panele sahip gerçek düz dokunmatik ekran
- Tam boyutlu Mini PCIe ve iki M.2 yuvası (NVMe, 5G) aracılığıyla genişletme desteği
- iDoor teknolojisi ile çeşitli sistem I/O ve izole dijital I/O
- iDoor teknolojisi aracılığıyla fieldbus protokol ve /GPS/GPRS/Wi-Fi desteği
- TPM2.0 donanım güvenlik desteği
